MARCOS GEODÉSICOS

(Clique para ampliar)

Há dias, passando por Carnaxide e reparando no Marco geodésico denominado Mama de Cima ( também chamado Mama do Sul, Mama Grande ou Mama da Mula) dei por mim a pensar no interesse que haveria em abordar este assunto, já que, entre quem me lê, pode haver quem desconheça o que são e para que servem. Para evitar dizer muitas tolices, além da pesquisa escrita que fiz, fui igualmente conversar com um amigo meu, conhecedor desta matéria.

Começarei por referir que a Geodesia é, ao mesmo tempo, um ramo das geociências e uma engenharia, que trata do levantamento e da representação da Terra. E, uma vez que o globo terrestre é esférico, havia que, (isto, numa explicação muito básica) procurar “transformar” esta superfície curva, numa face plana, com o fim de, obtermos uma Carta Geográfica. Imaginou-se que, a forma de fazê-lo no terreno, seria criar uma rede de vários triângulos ligados entre si, colocando em cada vértice um marco com determinada designação e informação. Depois, com aparelhos adequados que permitiram fazer medições e cálculos, a partir destes vértices, já foi possível obter a avaliação, que se pretendia, da superfície da Terra. Espero ter conseguido transmitir-vos, deste modo, a ideia base.

Em Portugal, a triangulação da rede geodésica portuguesa é constituída, no seu total, por 8.000 marcos.



O Centro Geodésico de Portugal está situado na Serra da Melriça, freguesia e concelho de Vila de Rei, distrito de Castelo Branco. Ali podemos encontramos o Marco Geodésico padrão, (construído em 1802), o Museu da Geodesia e serviços de apoio.

Conhecido popularmente por “Picoto da Melriça”, é assinalado com um vértice geodésico de 1ª ordem, (a) piramidal, em alvenaria, com 3,25 metros de base e 9 metros de altura e está, desde há muito, associado à história da cartografia moderna em Portugal. Esta, iniciou-se no Sec. XVIII, no reinado de D. Maria I que terá encarregado a Academia Real de Marinha de iniciar os trabalhos de triangulação geral do território, com vista à realização da Carta Geográfica do Reino.


Os Marcos geodésicos, também conhecidos por “talefes”, são sempre colocados em locais elevados e isolados com linha de visão para outros vértices.

Dividem-se em três ordens de grandeza:
1ª Ordem, Pirâmedes quadrangulares distando entre 30 a 60 Km
2ª Ordem, Cilindro + Cone com listas, distando entre 20 a 30 Km
3ª Ordem, Cilindro + Cone (de tamanho menor que o anterior) com listas, distando entre 5 a 10 Km
Aos marcos de 2ª. e 3ª. Ordem chamam-lhes vulgarmente “bolembreanas”.

Mas o progresso também se fez sentir na Geodesia e Cartografia e, no início da década de 60, foi já introduzida a medição electrónica de distâncias, MED. Mais tarde veio o uso dos satélites, como por exemplo o Echo I e II e o Pageos. Depois, entre 1965/70 foi um melhoramento importante a introdução dos satélites Geos A e B. Mais tarde veio o Sistema Transit (1967/90), predecessor do GPS e as técnicas a Laser, como o Lageos (EUA) e o Starlette (França).
Actualmente há centenas de satélites geodésicos em orbita, complementados por muitos outros de detecção remota e, também, pelos sistemas de navegação GPS e Glonass. Também está previsto que venha a funcionar em breve o sistema de satélites europeu Galileu . Claro que hoje, todas estas redes geodésicas são já muito mais flexíveis e económicas que as redes terrestres.
Os pontos fixos, em marcos geodésicos, continuam a existir talvez mais por razões administrativas e legais, à escala local e regional.
Aqui fica, em linhas gerais, a informação que reuni para os leitores que, eventualmente, possam estar interessados no assunto.

Nota - A configuração do Marco geodésico de Carnaxide, por razões que não consegui apurar, não seguiu o mesmo formato de pirâmede quadrangular, habitual nos marcos geodésicos de 1ª. Ordem.

(a) – Curiosamente, na Melriça, o centro geodésico exacto está a cerca de 100 metros deste marco que mostramos. Há também aí um pequeno marco, como sinal, mas sem qualquer destaque. Não vi isto referido em lado algum. A informação veio-me do amigo que mencionei no início e cujo, conhecimento, neste assunto, me merece total confiança. Contudo, ele não me soube explicar a razão de haver aqui estes dois marcos.

1- Marco de 1ª Ordem, em Carnaxide

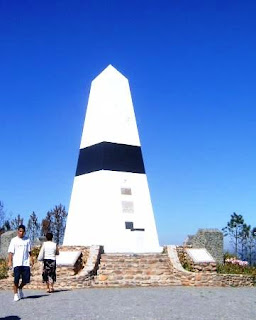

2- Marco de 1ª Ordem - Centro Geodésico da Melriça
3- Marco de 2ª Ordem

M.A.
